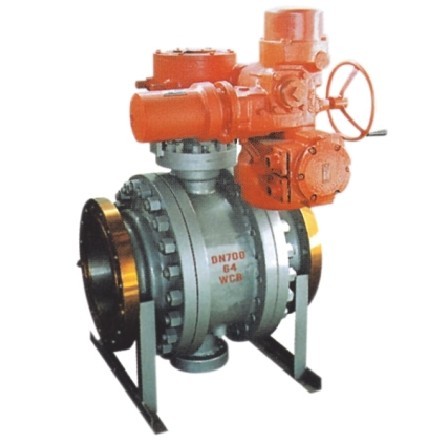

電動固定球閥
Q947固定式電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。
|
CH系列執行機構技術參數
|
閥體參數
|
|||
|
電源
|
AC200/220V，50/60Hz
|
公稱通徑
|
DN10～300mm
|
|
|
輸出力矩
|
50N·M～2000N·M
|
公稱壓力
|
PN1.6 2.5 4.0 6.4 31.5MPa(定制)
|
|
|
動作范圍
|
0～90° 0～360°
|
泄漏量
|
軟密封:零泄漏
|
硬密封:≤額定流量的10-5
|
|
動作時間
|
15秒/30秒/60秒
|
執行機構
|
可另配PSQ、HQ、UNIC、361RS等系列
電子式電動執行機構 |
|
|
保護裝置
|
過熱保護
|
流量特性
|
快開特性
|
|
|
環境溫度
|
-30°～60°
|
可調范圍
|
DN50-80
|
DN100-800-1200
|
|
250:1
|
350:1
|
|||
|
手動操作
|
同附帶手柄操作
|
基本誤差
|
±1%
|
|
|
限位
|
電氣、機械二重限位
|
死區
|
≤1%
|
|
|
防護等級
|
相當于IP-65
|
回差
|
≤1%
|
|
|
位置測量
|
可選裝開關或電位計
|
適用溫度
|
密封面
|
|
|
驅動電機
|
8W/E
|
PTFE≤150℃ RTFE≤180℃ PPL≤300℃
硬密封≤450℃ |
||
|
|
|
|||
|
試驗壓力
（Mpa） |
公稱壓力（Mpa）
|
壓力級（class）
|
JIS(Mpa)
|
|||||||
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
|
強度試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
3.1
|
7.8
|
15.3
|
2.4
|
3.8
|
|
密封試驗
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
2.2
|
5.6
|
11.2
|
1.5
|
2.8
|
|
氣密試驗
|
0.5～0.7
|
|||||||||
|
零件名稱
|
材 料
|
||||||
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8
(304) |
CF3
(304L) |
ZG1Cr18Ni12Mo2Ti
|
CF8M(316)
|
CF3M
(316L) |
|
球體、閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr19Ni9
(304) |
00Cr19Ni11
(304L) |
1Cr18Ni12Mo2Ti
|
0Cr17Ni12Mo2
(316) |
00Cr17Ni12Mo2
(316L) |
|
密封圈
|
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨
|
||||||
|
適用介質
|
水、氣體、蒸汽、油品等
|
硝酸等腐蝕性介質
|
強氧化性介質
|
醋酸等腐蝕介質
|
尿素等腐蝕性介質
|
||
|
PN1.0(MPa)
|
|||||||||||||||||||||||||||||
|
通徑(DN)
|
L
|
d1
|
D
|
D1
|
D2
|
b
|
Z-d
|
H
|
重量
|
||||||||||||||||||||
|
125
|
356
|
125
|
245
|
210
|
185
|
22
|
8-18
|
520
|
100
|
||||||||||||||||||||
|
150
|
394
|
150
|
280
|
240
|
210
|
22
|
8-23
|
538
|
165
|
||||||||||||||||||||
|
200
|
457
|
200
|
335
|
295
|
265
|
24
|
8-23
|
580
|
229
|
||||||||||||||||||||
|
250
|
533
|
250
|
390
|
350
|
320
|
26
|
12-23
|
637
|
265
|
||||||||||||||||||||
|
300
|
610
|
300
|
440
|
400
|
368
|
26
|
12-23
|
684
|
393
|
||||||||||||||||||||
|
350
|
686
|
350
|
500
|
460
|
428
|
26
|
16-23
|
796
|
514
|
||||||||||||||||||||
|
400
|
762
|
400
|
565
|
515
|
482
|
26
|
16-25
|
842
|
765
|
||||||||||||||||||||
|
450
|
864
|
450
|
615
|
565
|
532
|
28
|
20-25
|
874
|
930
|
||||||||||||||||||||
|
500
|
914
|
500
|
670
|
620
|
585
|
28
|
20-25
|
904
|
1210
|
||||||||||||||||||||
|
PN1.6(MPa)
|
|||||||||||||||||||||||||||||
|
通徑(DN)
|
L
|
d1
|
D
|
D1
|
D2
|
b
|
Z-d
|
H
|
重量
|
||||||||||||||||||||
|
125
|
356
|
125
|
245
|
210
|
185
|
22
|
8-18
|
520
|
105
|
||||||||||||||||||||
|
150
|
394
|
150
|
280
|
240
|
210
|
24
|
8-23
|
538
|
170
|
||||||||||||||||||||
|
200
|
457
|
200
|
335
|
295
|
265
|
26
|
12-23
|
580
|
234
|
||||||||||||||||||||
|
250
|
533
|
250
|
405
|
355
|
320
|
30
|
12-25
|
637
|
275
|
||||||||||||||||||||
|
300
|
610
|
300
|
460
|
410
|
375
|
30
|
12-25
|
684
|
403
|
||||||||||||||||||||
|
350
|
686
|
350
|
520
|
470
|
435
|
34
|
16-25
|
796
|
534
|
||||||||||||||||||||
|
400
|
762
|
400
|
580
|
525
|
485
|
36
|
16-30
|
842
|
785
|
||||||||||||||||||||
|
450
|
864
|
450
|
640
|
585
|
545
|
40
|
20-30
|
874
|
960
|
||||||||||||||||||||
|
500
|
914
|
500
|
705
|
650
|
608
|
44
|
20-34
|
904
|
1250
|
||||||||||||||||||||
|
